セラミック電子部品の
量産効果を劇的に向上
ジルコニアは、酸化ジルコニウム(ZrO2)を主成分にした セラミックスです。ジルコニアは非常に大きい強度と従 来のセラミックスにはみられない大きな靭性値をもっ ていることが特長です。
近年、日本の電子産業で使用されるセラミックス電子部品は、莫大な数となっています。しかしながら、高温での反応性が高い鉛を含むものが多くなり、製造上の問題を引き起こしています。当社のジルコニアセッターは、独自の製造技術により、薄型セッターの製作を可能にしました。これにより、鉛成分との反応性が抑えられ、処理炉内部の占有率が低下し、セラミック電子部品の量産効果が向上します。

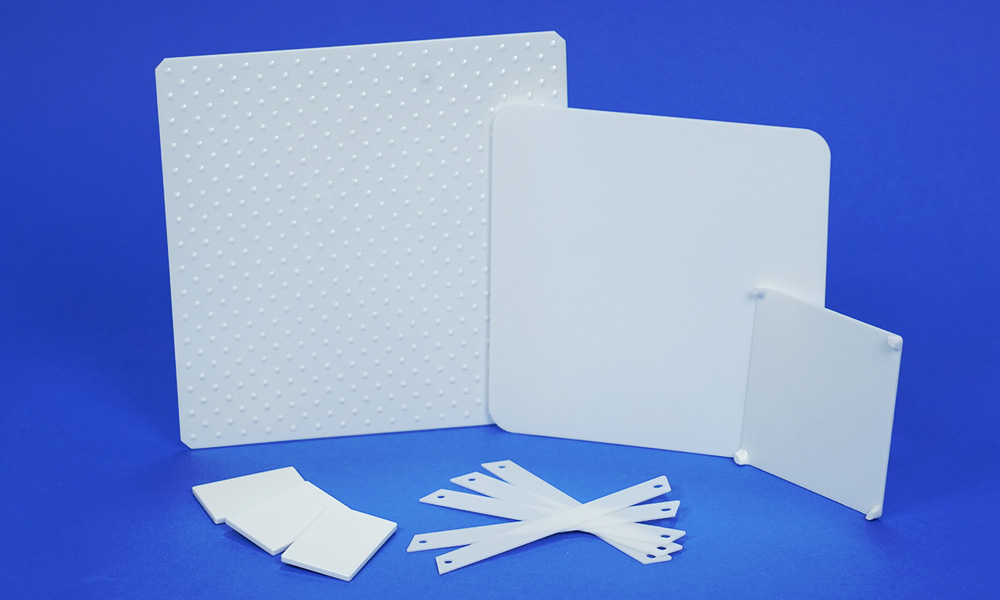

ジルコニアセッターの特徴
- ①1300℃の高温でも鉛成分と反応しない
- ②セッター表面が緻密なため、敷き粉が不要であり、製品の後加工が必要ない
- ③強度が大きく、厚さが１㎜と薄く、炉を有効に使える
ジルコニアセッターの特性
| 名称 | ＴＺ－T | ＴＺ－C |
|---|---|---|
| 呈色 | 白色 | 白色 |
| 密度[ X103kg/m3 ] | ５．９以上 | ５．７以上 |
| 気孔率（％） | ０ | ０ |
| 機械的性質 | ||
| 硬度 Hmv（GPa） | １３．７ | １２．７ |
| 曲げ強度（MPa） | ９８０ | ６００ |
| 圧縮強度（MPa） | ２８４２ | １９６０ |
| ヤング率h（GPa） | １９６ | ２２５ |
| ポアソン比 | ０．３１ | ０．２５ |
| 熱的性質 | ||
| 熱膨脹係数（K-1） | ９．５X１０-6 | １０．５X１０-6 |
| 熱伝導率（J(msK)-1） | ４．１６８ | ８．３３６ |
| 耐熱衝撃抵抗（K） | ３００ | １８０ |
アルミナ製品
汎用性･コスト性に優れた
セラミックス工業用部材に最適
サイアロン製品
優れた耐熱性、硬度特性で
半導体部品・高温構造部材に適用
マグネシア製品
セラミック電子部品の
量産効果を劇的に向上
フェザーテック
当社独自技術により開発した
多孔質セラミックス
確かな品質を産み出す
充実の最新生産設備群
水野セラミックスの各種製品は、受注から納品までトータルに徹底した品質管理のもとに製造されています。品質の根幹を支えるのは長年の経験で培われたノウハウと、それを支える製造設備であります。
